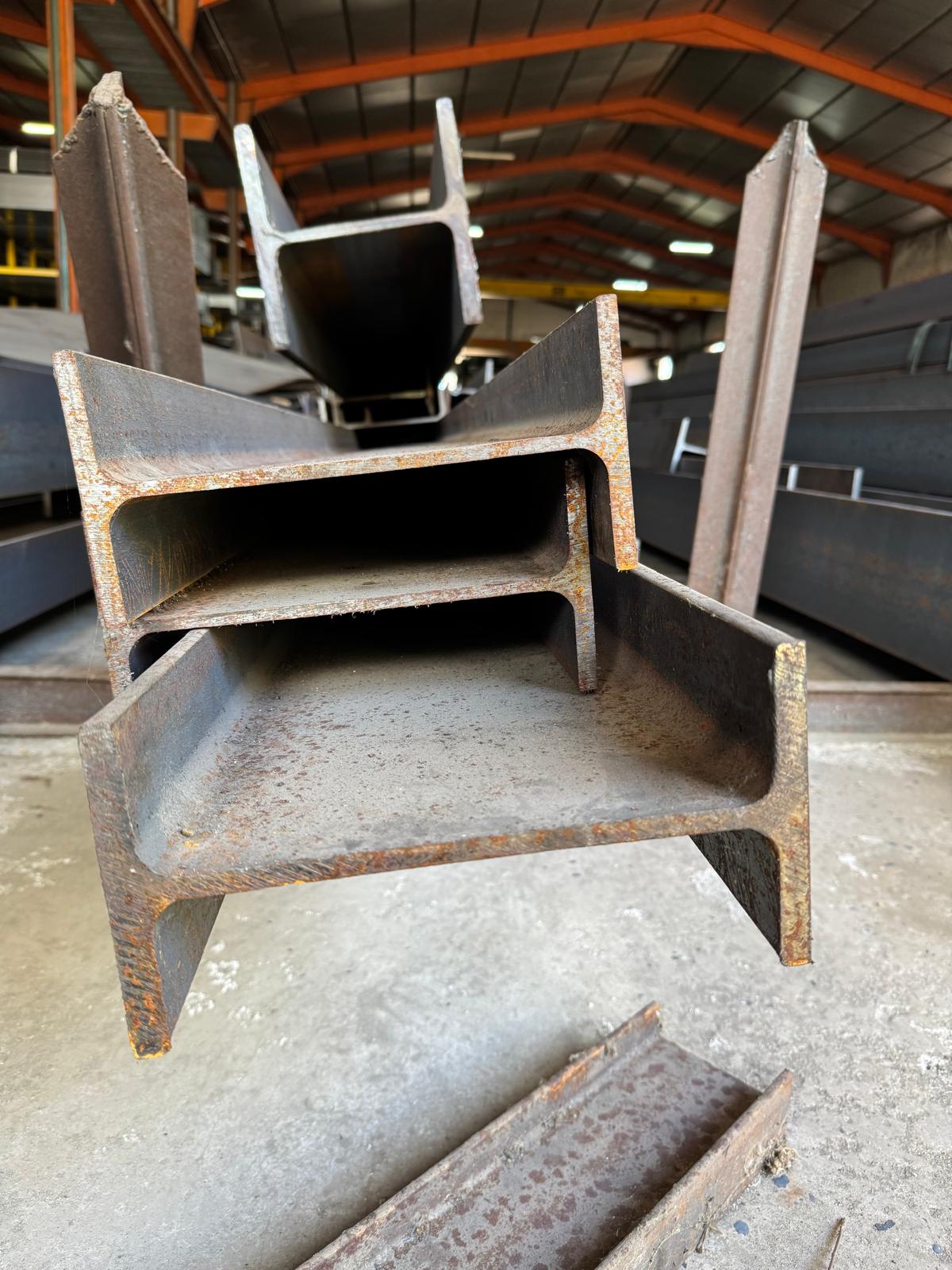

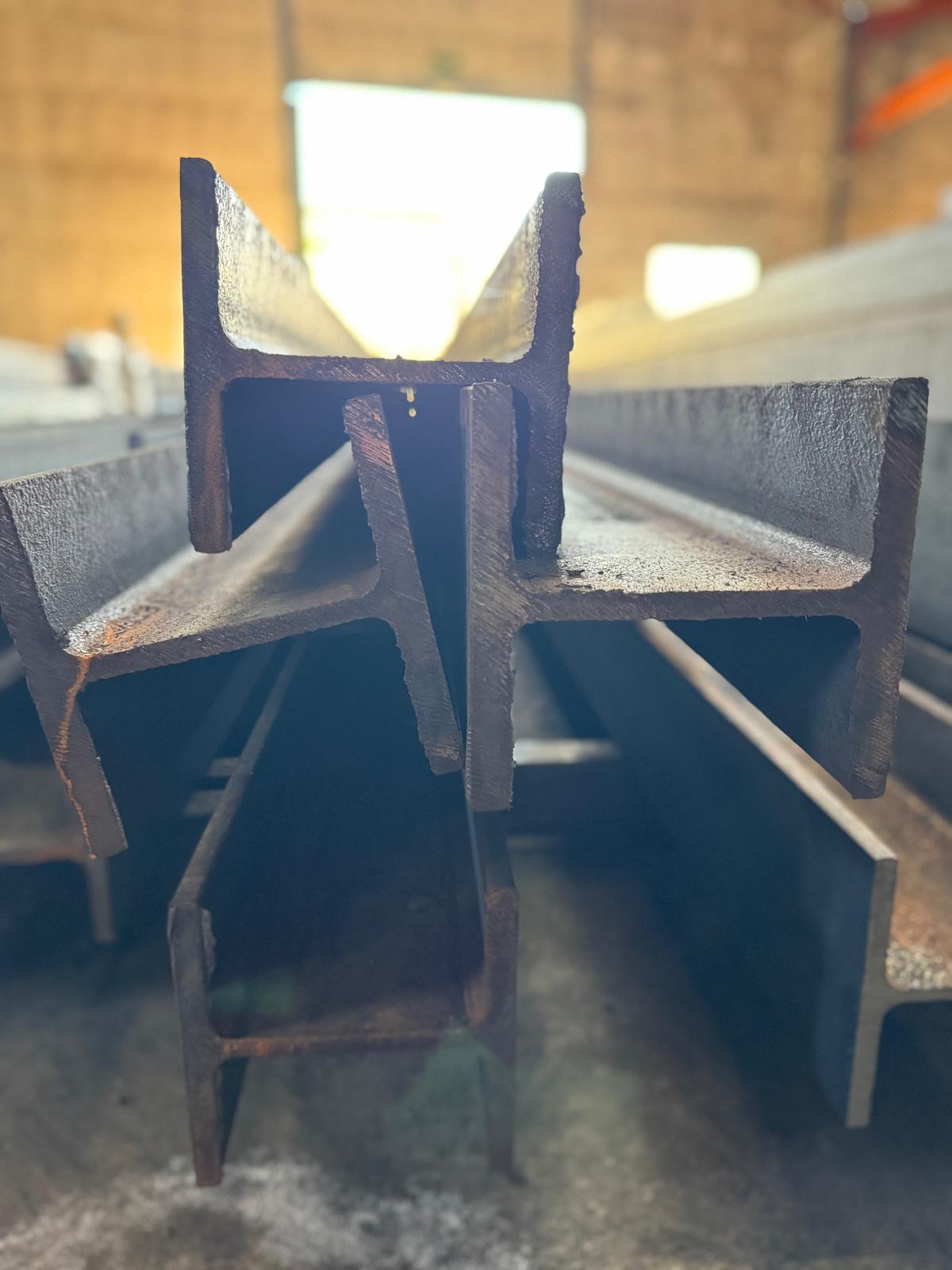

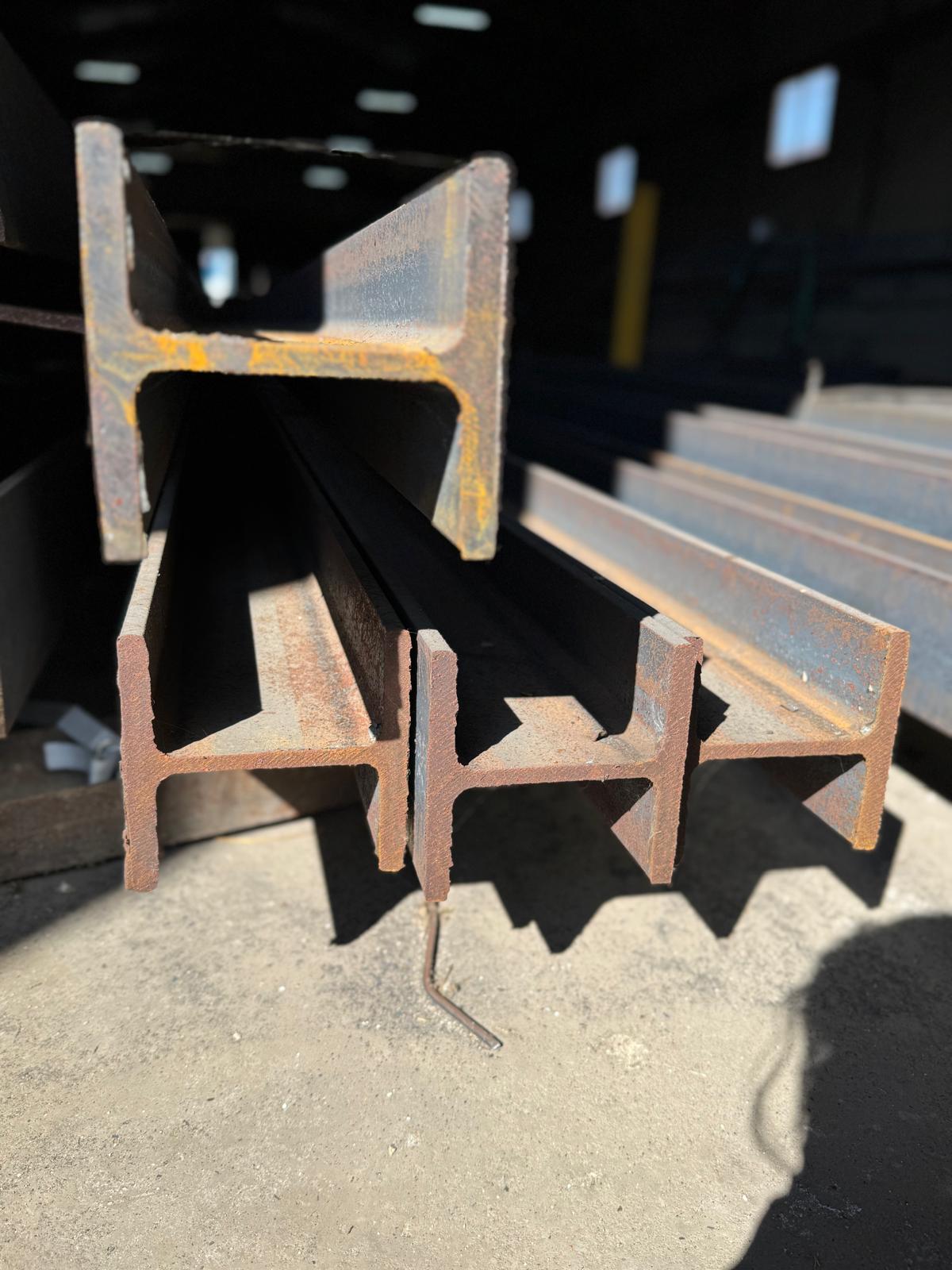

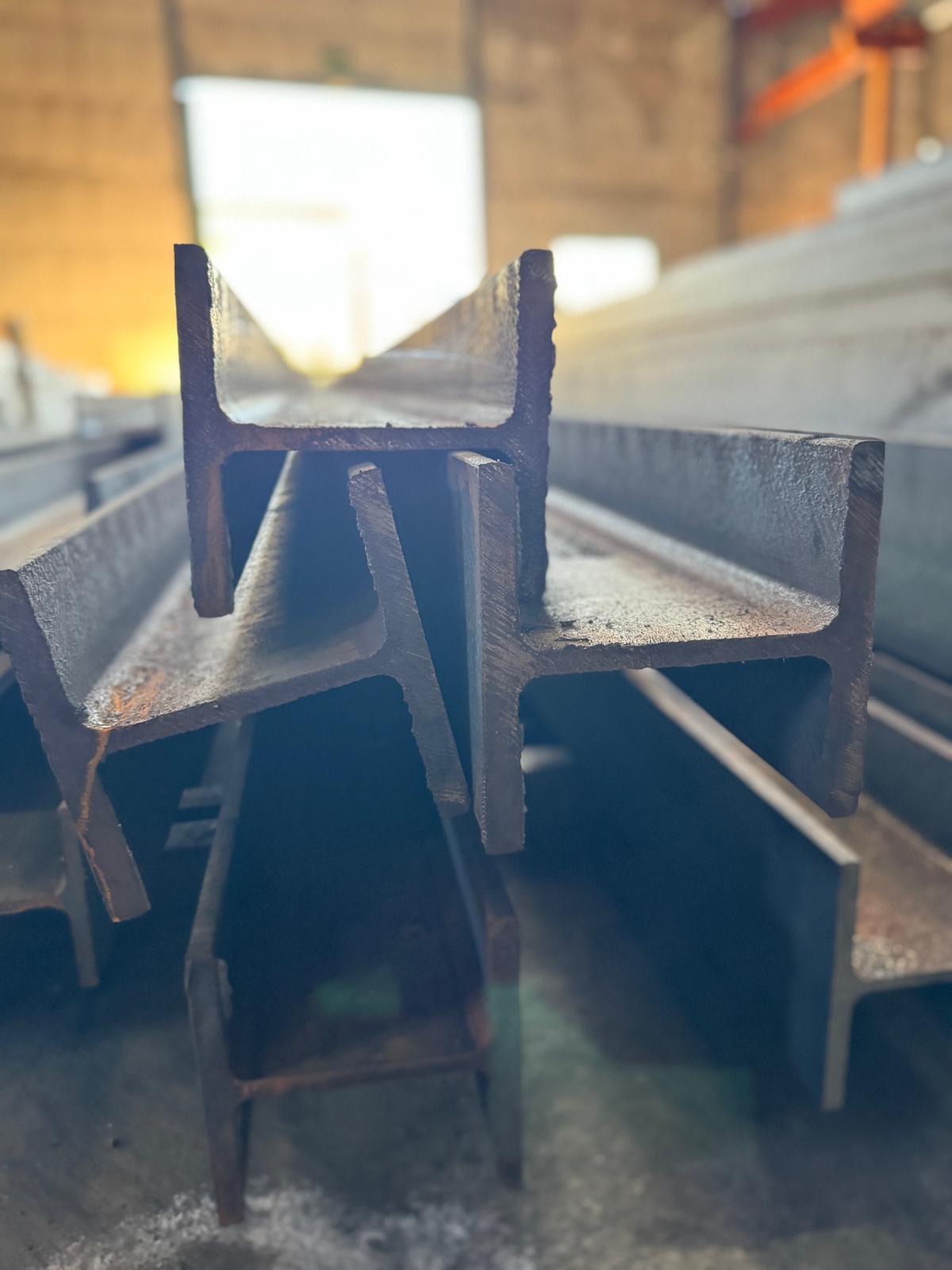

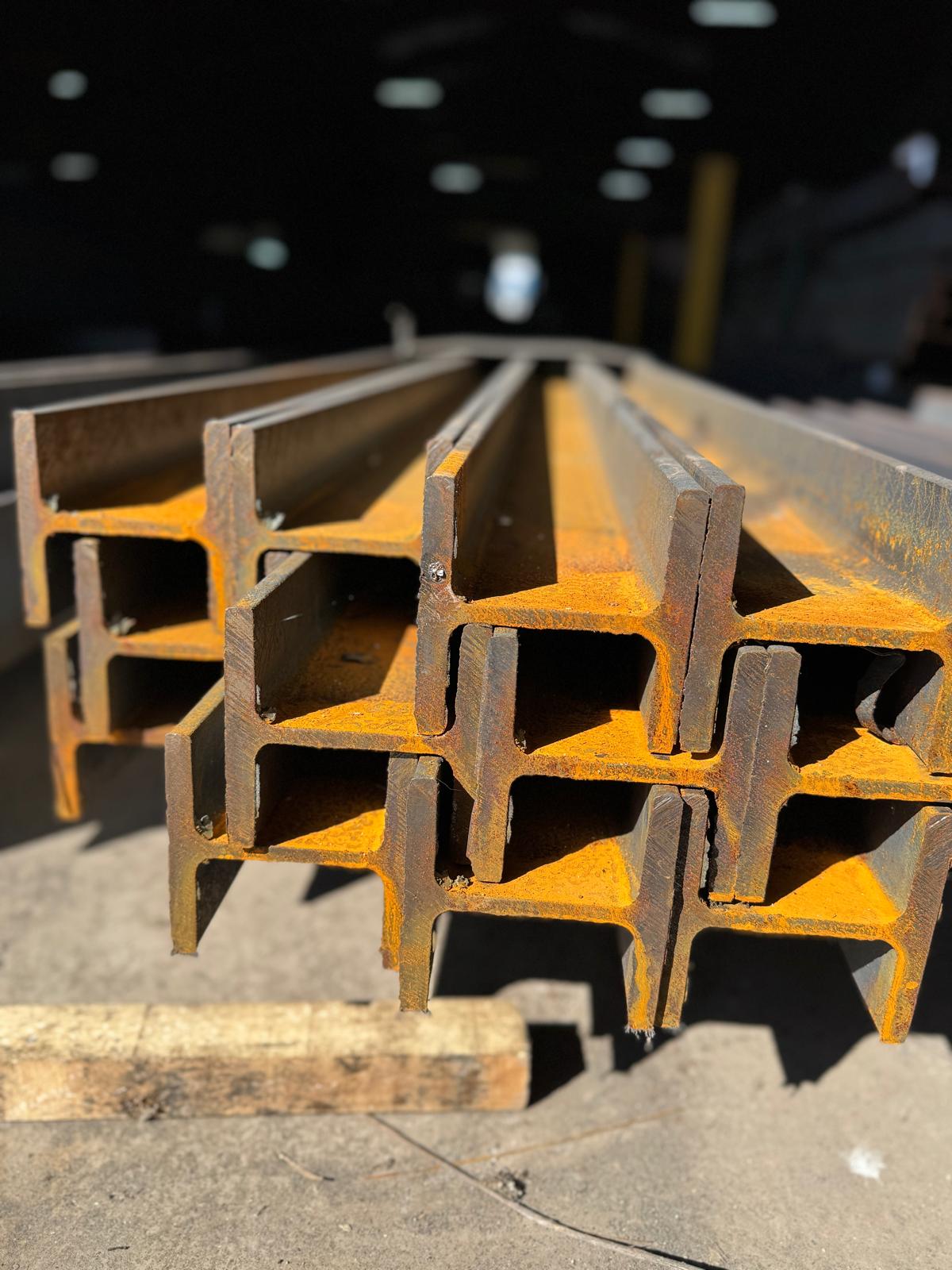

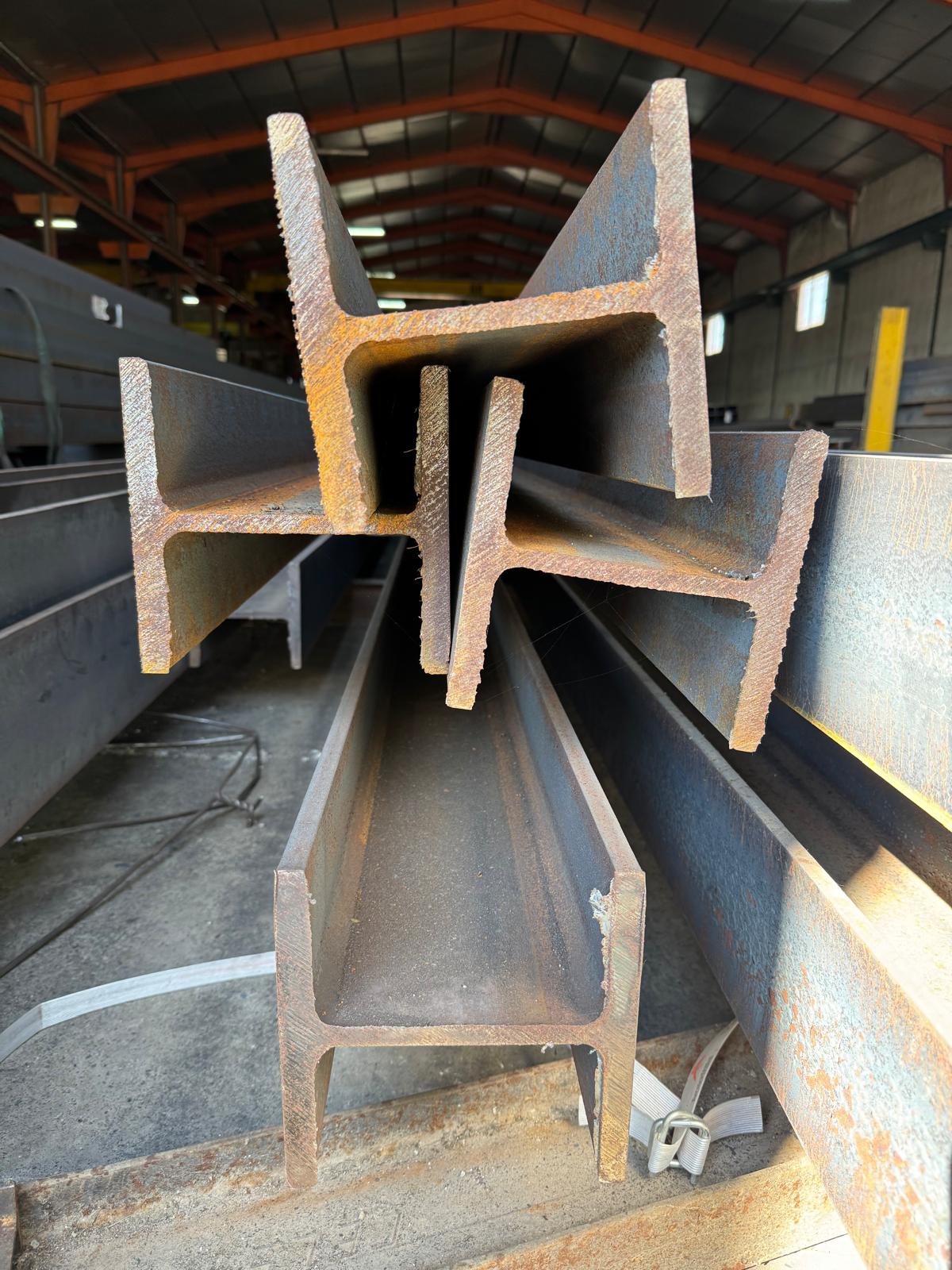

Viga HEB de Acero (Perfil de Alas Anchas)
El perfil HEB es una viga de acero con sección transversal en forma de "H", caracterizada por sus alas anchas, paralelas y de mayor espesor respecto al perfil HEA. Esta robustez le confiere una mayor resistencia a la flexión y compresión, convirtiéndolo en el perfil de referencia para pilares, pórticos y estructuras industriales sometidas a cargas elevadas.
Características y Dimensiones
Nuestros perfiles HEB se suministran en barras de 6 y 12 metros de longitud.
Peso estimado por metro: -- kg/m
Peso estimado por barra de 6m: -- kg
Peso estimado por barra de 12m: -- kg
Tabla de Medidas y Pesos (HEB)
| Designación | h (mm) Canto |
b (mm) Ancho ala |
tw (mm) Esp. alma |
tf (mm) Esp. ala |
Peso (kg/m) | Área (cm²) |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20.4 | 26.0 |
| HEB 120 | 120 | 120 | 6.5 | 11 | 26.7 | 34.0 |
| HEB 140 | 140 | 140 | 7 | 12 | 33.7 | 43.0 |
| HEB 160 | 160 | 160 | 8 | 13 | 42.6 | 54.3 |
| HEB 180 | 180 | 180 | 8.5 | 14 | 51.2 | 65.3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61.3 | 78.1 |
| HEB 220 | 220 | 220 | 9.5 | 16 | 71.5 | 91.0 |
| HEB 240 | 240 | 240 | 10 | 17 | 83.2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17.5 | 93.0 | 118 |
| HEB 280 | 280 | 280 | 10.5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11.5 | 20.5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21.5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12.5 | 22.5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13.5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14.5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15.5 | 30 | 212 | 270 |
| HEB 650 | 650 | 300 | 16 | 31 | 225 | 286 |
| HEB 700 | 700 | 300 | 17 | 32 | 241 | 306 |
| HEB 800 | 800 | 300 | 17.5 | 33 | 262 | 334 |
| HEB 900 | 900 | 300 | 18.5 | 35 | 291 | 371 |
| HEB 1000 | 1000 | 300 | 19 | 36 | 314 | 400 |
El perfil HEB destaca por su mayor resistencia a la compresión y flexión compuesta respecto a otros perfiles en H. Su sección simétrica facilita el cálculo estructural y su uso como pilar o viga de gran capacidad portante. Ofrecemos asesoramiento técnico para la selección del perfil HEB más adecuado para su proyecto.
Consulte la disponibilidad para longitudes personalizadas o cualquier otra especificación técnica.
