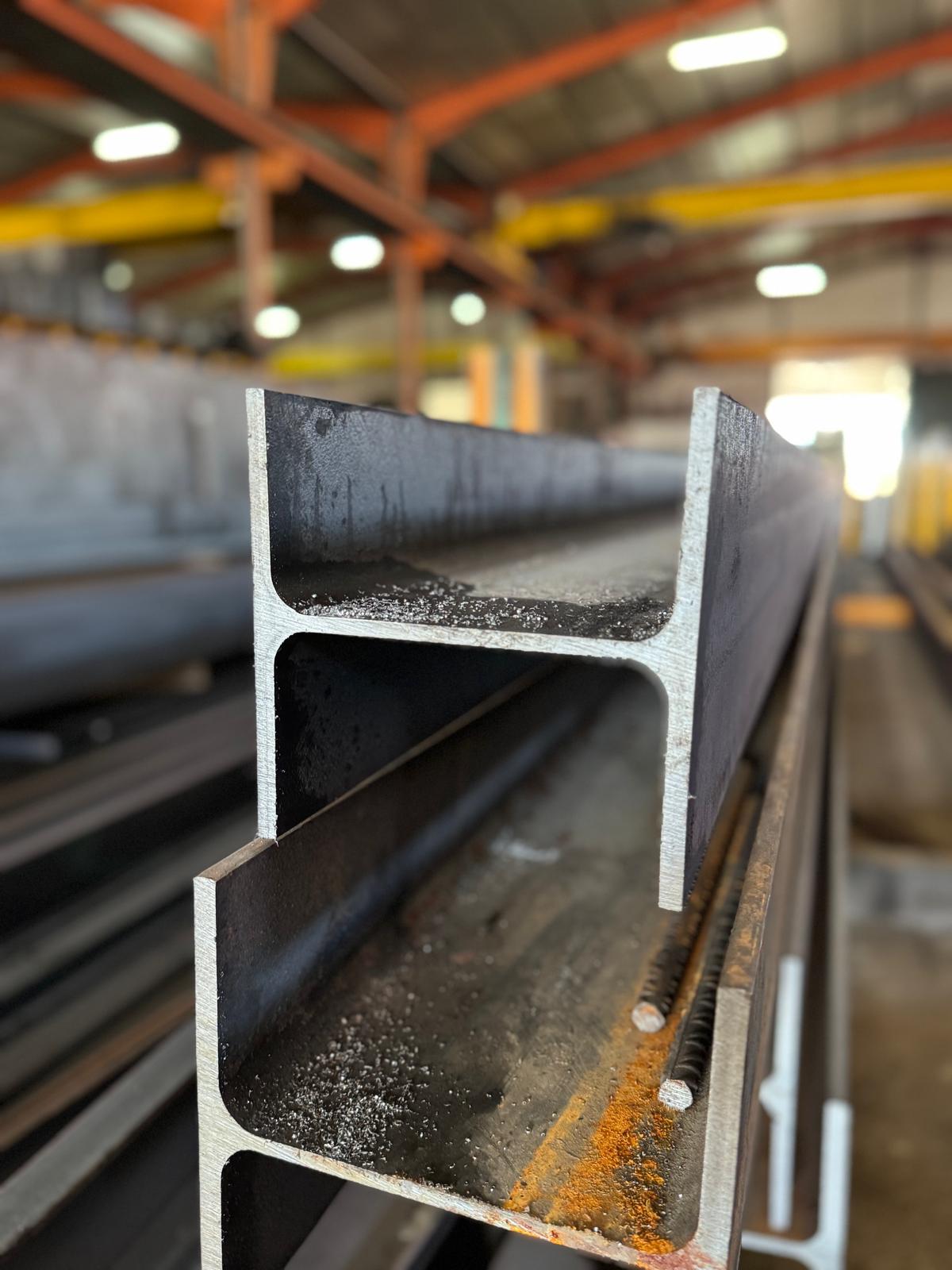

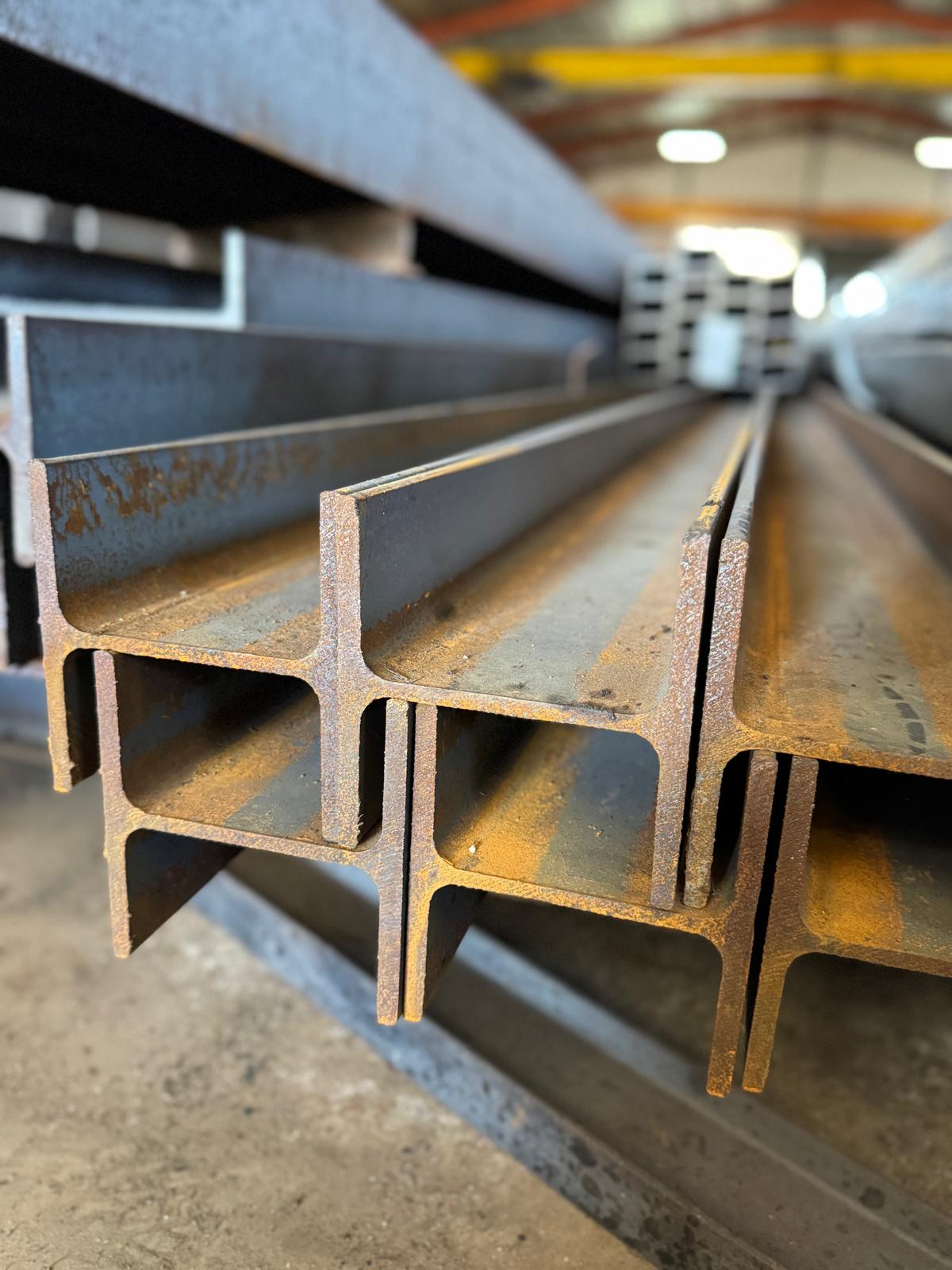

Viga HEA de Acero (Perfil de Alas Anchas Ligero)
El perfil HEA es una viga de acero con sección transversal en forma de "H", caracterizada por sus alas anchas, paralelas y de menor espesor en comparación con los perfiles HEB. Esta ligereza, sin comprometer significativamente la resistencia, lo convierte en una opción eficiente para estructuras que requieren optimización de peso y material: pilares, vigas de cubierta y elementos de soporte en edificios industriales y residenciales.
Características y Dimensiones
Nuestros perfiles HEA se suministran en barras de 6 y 12 metros de longitud.
Peso estimado por metro: -- kg/m
Peso estimado por barra de 6m: -- kg
Peso estimado por barra de 12m: -- kg
Tabla de Medidas y Pesos (HEA)
| Designación | h (mm) Canto |
b (mm) Ancho ala |
tw (mm) Esp. alma |
tf (mm) Esp. ala |
Peso (kg/m) | Área (cm²) |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16.7 | 21.2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19.9 | 25.3 |
| HEA 140 | 133 | 140 | 5.5 | 8.5 | 24.7 | 31.4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30.4 | 38.7 |
| HEA 180 | 171 | 180 | 6 | 9.5 | 35.5 | 45.3 |
| HEA 200 | 190 | 200 | 6.5 | 10 | 41.5 | 52.9 |
| HEA 220 | 209 | 220 | 7 | 11 | 49.4 | 63.0 |
| HEA 240 | 228 | 240 | 7.5 | 12 | 59.3 | 75.5 |
| HEA 260 | 247 | 260 | 7.5 | 12.5 | 64.7 | 82.4 |
| HEA 280 | 266 | 280 | 8 | 13 | 73.0 | 92.9 |
| HEA 300 | 285 | 300 | 8.5 | 14 | 83.2 | 106 |
| HEA 320 | 310 | 300 | 9 | 15.5 | 97.6 | 124 |
| HEA 340 | 330 | 300 | 9.5 | 16.5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17.5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11.5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 197 |
| HEA 550 | 540 | 300 | 12.5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
| HEA 650 | 640 | 300 | 13.5 | 26 | 190 | 242 |
| HEA 700 | 690 | 300 | 14.5 | 27 | 204 | 260 |
| HEA 800 | 790 | 300 | 15 | 28 | 224 | 286 |
| HEA 900 | 890 | 300 | 16 | 30 | 252 | 321 |
| HEA 1000 | 990 | 300 | 16.5 | 31 | 272 | 347 |
El perfil HEA se distingue por su óptima relación resistencia/peso, siendo la elección preferida cuando se requiere reducir la carga propia de la estructura sin renunciar a la capacidad portante. Ofrecemos asesoramiento técnico para la selección del perfil HEA más adecuado para su proyecto.
Consulte la disponibilidad para longitudes personalizadas o cualquier otra especificación técnica.
